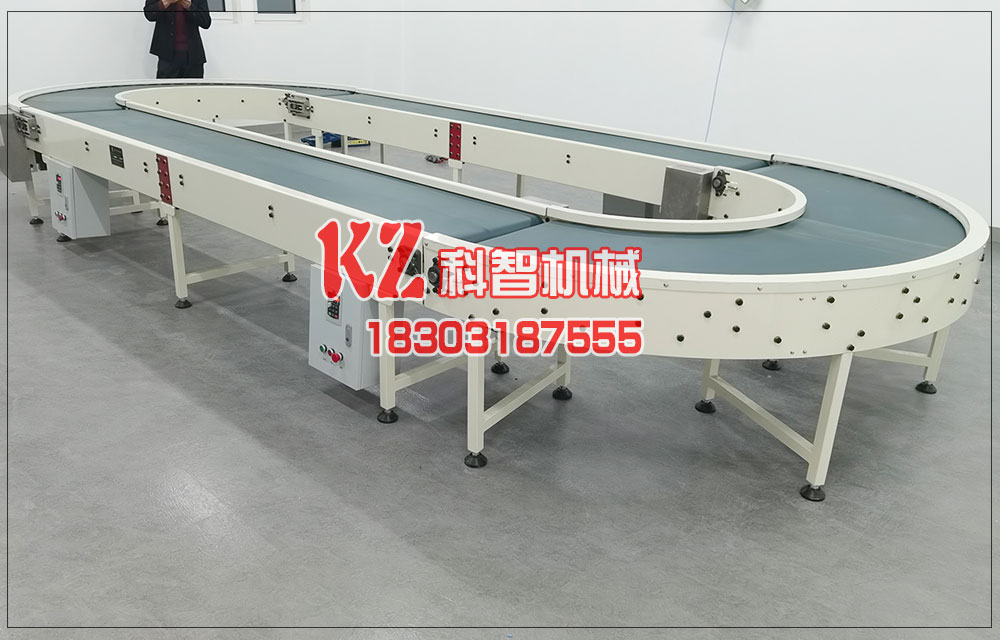

小饅頭面食流水線裙邊皮帶轉彎輸送機

 流水線輸送帶參照摩擦傳動原理而運動，合用于輸送堆積密度小于1.67/噸/立方米，易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料及袋裝物料，如煤、碎石、砂、水泥、食品、化肥、糧食等。皮帶輸送機能在環境溫度-20℃至+40℃范圍內輸送產品，輸送的物料溫度要小于60℃。其輸送機機長與裝配形式可根據用戶要求確定，傳動可選擇電滾筒，也能帶驅動架的驅動裝置。

 一.皮帶轉彎輸送機的爬升角度 :皮帶轉彎輸送機的爬升角度與良多因素有關。其中重要的是物料粒度與物枓含水率。物料粒度與皮帶轉彎輸送機的角度成反比關系。物料的粒度越大，皮帶轉彎輸送機的爬升角度越小，皮帶轉彎輸送機爬升角度越大。

 二.皮帶轉彎輸送機導料槽的設計

 1.導料槽的長度設計:　導料槽是轉彎輸送機的一個重要組件。物料在離開溜槽之后與在達到帶速前，需要用導料槽將物料保持在輸送帶上。長度計算公式由物料動堆積角來決定，導料槽的長度與運輸場地地形結構也有關，在地形結構較復雜，導料槽長度要相應加長。根據輸送機使用的不同 ，導料槽布置長度也會不相同。

 2.導料槽阻力值的確定:　導料槽的附加阻力是與其長度有線性關系的，導料槽會越長，附加阻力會越大，導料槽附加阻力在輸送機總的運行阻力中比例越高。對于配有長 導料槽的輸送機來說，確定導料槽附加阻力很重要。

 三.拉緊裝置的設計

 1.布置拉緊裝置要考慮的因素：

 (1)拉緊裝置要盡量布置在輸送帶的張力小處。

 (2)需要考慮拉緊裝置拉緊力的作用區域，有需要要設計2個拉緊裝置。

 (3)拉緊裝置要盡量靠近傳動滾筒處。

 (4)在雙滾筒驅動時，在拉緊裝置要設置在后傳動滾筒的分離點。

 2.拉緊裝置選擇與計算

(1)拉緊裝置的選擇：應該短間隔小運量優先選用固定拉緊裝置，中等長度的輸送機也能選用固定絞車?yán)o裝置與重錘式拉緊裝置。長距離皮帶轉彎輸送機在足夠空間時也要選用重錘拉緊裝置。為減小設備所占空間，要考慮應用自動拉緊裝置。對很長的輸送機可以考慮在輸送機上設2個拉緊裝置，固定拉緊裝置與重錘拉緊裝置，與固定拉緊裝置和自動拉緊裝置。

 (2)拉緊裝置選擇計算：主要是拉緊力和拉緊行程的計算，在選用自動拉緊裝置也要計算自動拉緊驅動裝置功率。拉緊裝置設計計算需要不同的拉緊裝置進行。

 (3)固定拉緊裝置在輸送機開始啟動后，就不可以調節輸送機的行程，在輸送機啟動之前要拉緊，用啟動前的輸送帶拉緊伸長與啟動后的拉緊伸長相等關系確定拉緊力，要保證拉緊裝置的拉緊行程。

 (4)重錘拉緊裝置應該提供設備需要的大拉緊力，并保證輸送帶的大拉緊行程。

 四.設計過程中的結構布置與部件選擇，為了知足膠帶從槽形到平行過渡期間逐步伸長在公道的范圍，在輸送機頭部都要留有過渡間隔,從而減少運行中撒料。良多情況下設計者并不核算間隔的大小。其后果是因?yàn)檫^渡間隔太長，過渡段體積輸送能力不足會出現撒料。

 防止出現此類題目應遵循以下原則：

①布置過渡段長度要根據膠帶性質，滿足膠帶需要即可。無謂的增加過渡間隔對保護膠帶效果并不顯著。

②根據輸送帶速度來選擇托輥組槽深。托輥槽影響著過渡段長度，帶速較快的皮帶輸送機，物料能運行速度沖過一定長度的過渡段，否則只能減少輸送量。

③對小摩擦角(堆積角)的物料，應防止采用增加托輥槽角的方式增加運輸量，要采用這一方式時要盡可能縮短過渡段間隔。
